High Precision Collet Chuck, Similar ASME B5.50 · CAT40 With Face Contact

注文番号

サイズ

ER16

ER25

ER32

A寸法 Ver.

短い

エクストラロング（160mm）

製品リクエスト

すべてのバージョンを表示

High Precision Collet Chuck, Similar ASME B5.50 · CAT40 With Face Contact

品質保証

G2.5 30.000 1/min またはU

精巧に加工された全ての機能的サーフィス

テーパー公差 AT3

ADからのクーラント供給

For clamping tools with cylindrical shank in HAIMER Power Collets and ER collets.

The High Presision Collet Chuck is designed for the highest cutting performance in High Speed machining. The optimized design with better construction and a special coated smooth locknut combines high rigidity with vibration dampening and noise-reducing features, giving more protection to machines, spindle and tools.

Additional support one the flange surface for more rigidity
With a specially coated smooth locknut, balanced at < 1 gmm
High runout accuracy 0.00012" (3 µm) at 3 x D with HAIMER Power Collets
Also for standard Collets ER according to ISO 15488 (formerly DIN 6499) (Attention: By using standard collet, ER length A will increase)
High rigidity
Runs smoother thanks to vibration absorbing geometry, yielding better surface finish and increased tool, spindle and machine protection
Highest cutting performance with higher spindle speeds, higher feeds and larger cutting depths
Shorter cycle times, higher machining accuracy, higher clamping forces
Equally suited to High Speed and dynamic machining
With threaded holes in order to balance with balancing screws
Optional: Cool Jet bores on Power Collets
Compatible with Big-Plus spindles

HAIMERからの提案

For a constant and acurate cooling of te cutting tool we recommend Power Collets with Cool Jet.

パワーコレット用Cool Jet (オプション)

コレット内に最適な冷却穴装備
刃先への直接の冷却
100%までの工具の寿命延長
切削過程のより高い信頼性
工具に切屑がつかない

Safe-Lock 抜け防止機構

コレットのパイロットによる安定と集中をもつ高精度パワーコレット
フォームクローズドドライブキーによる高トルク
工具の抜け及び回転なし
シャンクの溝により工具がチャックの中に引き込まれるます (ローテーションの方向に基づく）
Safe-Lock ER 25で開始する

High Precision Collet Chuck, Similar ASME B5.50 · CAT40 With Face Contact

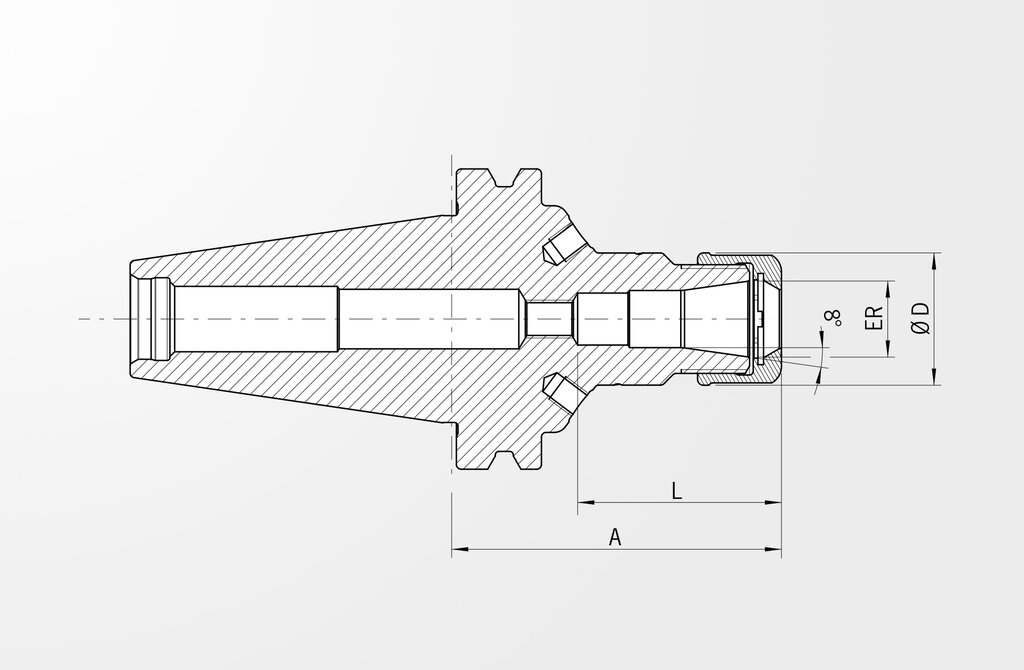

説明	規格：	表記：メトリック/ インチ
サイズ		ER16
クランプ範囲		3,2-9,5
A寸法	A	70 mm
A寸法 Ver.		短い
長さ	L	43 mm
インターフェース		CAT40 二面拘束
質量(重さ)	D7	1,168 kg
Weight	WT	1,168 kg

説明

High Precision Collet Chuck, Similar ASME B5.50 · CAT40 With Face Contact

品質保証

G2.5 30.000 1/min またはU

精巧に加工された全ての機能的サーフィス

テーパー公差 AT3

ADからのクーラント供給

For clamping tools with cylindrical shank in HAIMER Power Collets and ER collets.

Additional support one the flange surface for more rigidity
With a specially coated smooth locknut, balanced at < 1 gmm
High runout accuracy 0.00012" (3 µm) at 3 x D with HAIMER Power Collets
Also for standard Collets ER according to ISO 15488 (formerly DIN 6499) (Attention: By using standard collet, ER length A will increase)
High rigidity
Runs smoother thanks to vibration absorbing geometry, yielding better surface finish and increased tool, spindle and machine protection
Highest cutting performance with higher spindle speeds, higher feeds and larger cutting depths
Shorter cycle times, higher machining accuracy, higher clamping forces
Equally suited to High Speed and dynamic machining
With threaded holes in order to balance with balancing screws
Optional: Cool Jet bores on Power Collets
Compatible with Big-Plus spindles

HAIMERからの提案

For a constant and acurate cooling of te cutting tool we recommend Power Collets with Cool Jet.

パワーコレット用Cool Jet (オプション)

コレット内に最適な冷却穴装備
刃先への直接の冷却
100%までの工具の寿命延長
切削過程のより高い信頼性
工具に切屑がつかない

Safe-Lock 抜け防止機構

コレットのパイロットによる安定と集中をもつ高精度パワーコレット
フォームクローズドドライブキーによる高トルク
工具の抜け及び回転なし
シャンクの溝により工具がチャックの中に引き込まれるます (ローテーションの方向に基づく）
Safe-Lock ER 25で開始する

技術仕様

High Precision Collet Chuck, Similar ASME B5.50 · CAT40 With Face Contact

説明	規格：	表記：メトリック/ インチ
サイズ		ER16
クランプ範囲		3,2-9,5
A寸法	A	70 mm
A寸法 Ver.		短い
長さ	L	43 mm
インターフェース		CAT40 二面拘束
質量(重さ)	D7	1,168 kg
Weight	WT	1,168 kg

すべての製品バリエーション

フィルタを使用すると、属性を選択して検索を絞り込むことができます。

注文番号	A寸法	A寸法 Ver.	インターフェース	クランプ範囲	サイズ	ダウンロード	メトリック/ インチ
40P.720.16.3.HP	70 mm	短い	CAT40 二面拘束	3,2-9,5	ER16	登録後ダウンロード	今すぐ登録
40P.720.25.3.HP	70 mm	短い	CAT40 二面拘束	2,0-16,0	ER25	登録後ダウンロード	今すぐ登録
40P.720.32.3.HP	70 mm	短い	CAT40 二面拘束	2,0-20,0	ER32	登録後ダウンロード	今すぐ登録
40P.722.16.3.HP	160 mm	エクストラロング（160mm）	CAT40 二面拘束	3,2-9,5	ER16	登録後ダウンロード	今すぐ登録
40P.722.25.3.HP	160 mm	エクストラロング（160mm）	CAT40 二面拘束	2,0-16,0	ER25	登録後ダウンロード	今すぐ登録
40P.722.32.3.HP	160 mm	エクストラロング（160mm）	CAT40 二面拘束	2,0-20,0	ER32	登録後ダウンロード	今すぐ登録
