インダクション式、接触式、熱風式などの装置でも使用可能
JIS B 6339-2 BT50 Form JD/JFクーラント
JD/JF冷却方式：センタースルー冷却(JD方式)、フランジスルー冷却(JF方式)
説明
標準シュリンクフィットチャック, JIS B 6339-2, BT50
品質保証
G2.5 at 25.000 rpmに精密にバランスが取れたチャック
精巧に加工された全ての機能的サーフィス
テーパー公差 AT3

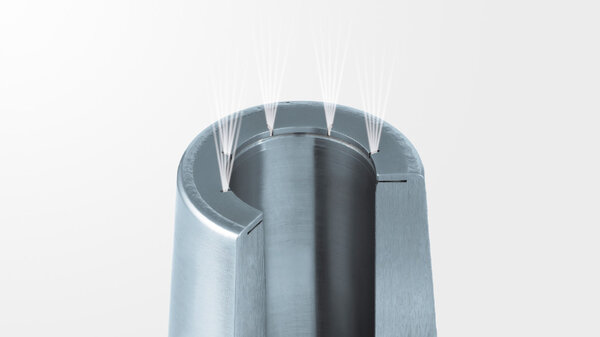

JD/JFからのクーラント供給
- 特殊耐熱合金鋼を使用
- 硬度 HRC52～54
- ハイス、超硬工具使用可能
- 把握シャンク h6公差以下
- バランス修正用ネジ穴付き
標準付属品
- バックアップスクリュー付属
HAIMERからの提案
工具を一定かつ正確に冷却するには、オプションの冷却システム「Cool Jet」を推奨します。 主軸回転数が8000min-1 を超える場合は、オプションの冷却システム「Cool Flash」を推奨します。
技術仕様
お知らせ
技術データは予告無く変更することがあります
| 説明 | 規格： haimer.detail.haimer | 表記： メトリック/インチ |
|---|---|---|
| クランプ径 | D1 | 14 mm / 0.551 inch |
| A寸法 | A | 130 mm / 5.118 inch |
| A寸法 Ver. | ZG130 | |
| 直径2 | D2 | 27 mm / 1.063 inch |
| 直径3 | D3 | 34 mm / 1.339 inch |
| 長さ | L | 47 mm / 1.85 inch |
| インターフェース | BT50 |
| 説明 | 規格： haimer.detail.din | 表記： メトリック/インチ |
|---|---|---|
| 質量(重さ) | D7 | 4,220 kg |
| 規格番号 | NSM | DIN4000-89 |
| 本体径 1 | A1 | 34 mm / 1.339 inch |
| フランジ径 | A4 | 100 mm / 3.937 inch |
| 干渉径 | A6 | 27 mm / 1.063 inch |
| 本体径1の長さ | B1 | 92 mm / 3.622 inch |
| 突出し長さ | B3 | 130 mm / 5.118 inch |
| 全体の長さ | B4 | 231,8 mm / 9.126 inch |
| テーパー角度 | B51 | 4,5 ° |
| 機能長さ | B71 | 83 mm / 3.268 inch |
| アイテム型コード | BLD | 508145 |
| 機械側の接続コードのタイプ | C11 | SKG |
| 機械側の接続コードのフォーム | C12 | 57 |
| 本体側の接続コードユニット | C14 | 9 |
| 機械側の接続コード型 | C15 | 5 |
| 機械側の接続コードサイズ | C2 | 0500 |
| ワーク側の接続コードのタイプ | C51 | ZYL |
| ワーク側の接続コードのフォーム | C52 | 01 |
| ワーク側の接続コードユニット | C54 | 1 |
| ワーク側の接続コード型 | C55 | 5 |
| ワーク側の接続コードサイズ | C6 | 0140 |
| 最小接続径 | C71 | 14 |
| 最大クランプ長さ/呼び長さ | C81 | 47 mm / 1.85 inch |
| 把握長_最小_ワーク側 | C82 | 37 mm / 1.457 inch |
| バランスグレード | D5 | G2,5/25000 |
| 切断方向 | E1 | N |
| クーラント入口 | H21 | 7 |
| クーラント出口 | H22 | 1 |
| 会社の識別 | J3 | HAI |
| ワーク側へのインターフェースコード | J4 | ZYL01400115 |
| 機械側へのインターフェースコード | J6 | SKG05005795 |
| 説明 | 規格： haimer.detail.iso | 表記： メトリック/インチ |
|---|---|---|
| Weight | WT | 4,220 kg |
| Standard number of properties layout | NSM | DIN4000-89 |
| Body diameter 1 | BD1 | 34 mm / 1.339 inch |
| Flange diameter | DF | 100 mm / 3.937 inch |
| Interference diameter | DCINTF | 27 mm / 1.063 inch |
| Length body diameter 1 | LBD1 | 92 mm / 3.622 inch |
| Protruding length | LPR | 130 mm / 5.118 inch |
| Overall length | OAL | 231,8 mm / 9.126 inch |
| Taper angle | TA | 4,5 ° |
| Functional length | LF | 83 mm / 3.268 inch |
| Connection code type machine side | CCTMS | SKG |
| Connection code unit base workpiece side | CCUWS | 1 |
| Connection code style workpiece side | CCSWS | 5 |
| Connection size code workpiece side | CZCWS | 0140 |
| Connection diameter min | DCONN | 14 |
| Clamping length max. / nominal length | LSCX | 47 mm / 1.85 inch |
| Hand | HAND | N |
| coolant entry style code | CNSC | 7 |
| coolant exit style code | CXSC | 1 |
| Company identification | COMPC | HAI |
