- 1.高い振れ精度 (< 0.003 mm)
- 2.最高の外形の形状による振動の減少傾向
- 3.頂点部のスリム設計
- 4.大変硬質なシャンク

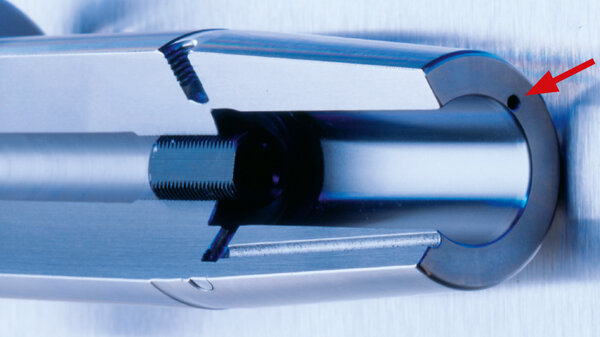

- 5.Cool Jet付き標準 (再密封できます)
- 6.安全な把握力のためのクランピング口径内の溝
- 7.Safe-Lock (オプション)
説明
Power Shrink Chuck ASME B5.50 · CAT50
品質保証
G2.5 at 25.000 rpmに精密にバランスが取れたチャック
精巧に加工された全ての機能的サーフィス
DINよりも精密
Cool Jetは密封することができます
技術仕様
| 説明 | 規格： Haimer | 表記： メトリック/インチ |
|---|---|---|
| クランプ径 | D1 | 10 mm / 0.394 inch |
| A寸法 | A | 200 mm / 7.874 inch |
| A寸法 Ver. | ZG200 | |
| 直径2 | D2 | 27 mm / 1.063 inch |
| 直径3 | D3 | 69,85 mm / 2.75 inch |
| 長さ | L | 42 mm / 1.654 inch |
| インターフェース | CAT50 | |
| アップグレード | mit Cool Jet |
| 説明 | 規格： DIN 4000 | 表記： メトリック/インチ |
|---|---|---|
| 質量(重さ) | D7 | 5,232 kg |
| 機械側の接続コードのタイプ | C11 | SKG |
| 機械側の接続コードのフォーム | C12 | 37 |
| 本体側の接続コードユニット | C14 | 9 |
| 機械側の接続コード型 | C15 | 5 |
| 機械側の接続コードサイズ | C2 | 0500 |
| ワーク側の接続コードのタイプ | C51 | ZYL |
| ワーク側の接続コードのフォーム | C52 | 01 |
| ワーク側の接続コードユニット | C54 | 1 |
| ワーク側の接続コード型 | C55 | 5 |
| ワーク側の接続コードサイズ | C6 | 0100 |
| 最小接続径 | C71 | 10 |
| クーラント入口 | H21 | 7 |
| クーラント出口 | H22 | 3 |
| 会社の識別 | J3 | HAI |
| ワーク側へのインターフェースコード | J4 | ZYL01000115 |
| 機械側へのインターフェースコード | J6 | SKG05003795 |
| 説明 | 規格： ISO 13399 | 表記： メトリック/インチ |
|---|---|---|
| Weight | WT | 5,232 kg |
| Connection code type machine side | CCTMS | SKG |
| Connection code unit base workpiece side | CCUWS | 1 |
| Connection code style workpiece side | CCSWS | 5 |
| Connection size code workpiece side | CZCWS | 0100 |
| Connection diameter min | DCONN | 10 |
| coolant entry style code | CNSC | 7 |
| coolant exit style code | CXSC | 3 |
| Company identification | COMPC | HAI |
