ER コレットチャックミニ, ISO 26623, HAIMER PSC 63

注文番号

サイズ

ER11Mini

ER16Mini

A寸法 Ver.

長い

エクストラロング（160mm）

すべてのバージョンを表示

ER コレットチャックミニ, ISO 26623, HAIMER PSC 63

品質保証

G2.5 at 25.000 rpm or U < 1 gmmに精密にバランスが取れたチャック

精巧に加工された全ての機能的サーフィス

Captoと互換性がある

DINよりも精密

ISO 15488（旧DIN 6499）に準拠したコレットで、円筒シャンク工具をクランプするためのものです。スリムな形状と小型のクランプナットにより、Mini-ERタイプのコレットチャックは、微細加工（ダイ＆モールド、医療技術、マイクロメカニクス）の要求に最適に適しています。

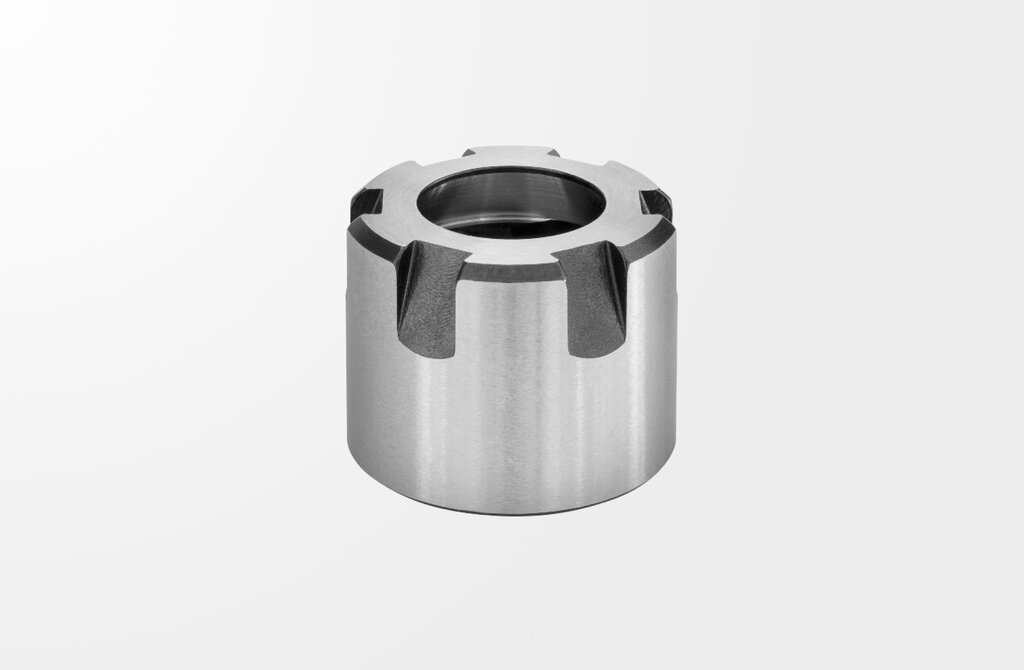

標準付属品

ER コレットチャックミニ, ISO 26623, HAIMER PSC 63

説明	規格：	表記：メトリック/ インチ
サイズ		ER11Mini
クランプ範囲		0,5-7,0
A寸法	A	100 mm
A寸法 Ver.		長い
長さ	L	25,5 mm
インターフェース		PSC63
質量(重さ)	D7	0,853 kg
フランジ径	A4	63 mm
機械側の接続コードのタイプ	C11	CCS
機械側の接続コードのフォーム	C12	01
本体側の接続コードユニット	C14	1
機械側の接続コード型	C15	5
機械側の接続コードサイズ	C2	0630
切断方向	E1	N
会社の識別	J3	HAI
機械側へのインターフェースコード	J6	CCS06300115
Weight	WT	0,853 kg
Flange diameter	DF	63 mm
Connection code type machine side	CCTMS	CCS
Hand	HAND	N
Company identification	COMPC	HAI

説明

ER コレットチャックミニ, ISO 26623, HAIMER PSC 63

品質保証

G2.5 at 25.000 rpm or U < 1 gmmに精密にバランスが取れたチャック

精巧に加工された全ての機能的サーフィス

Captoと互換性がある

DINよりも精密

標準付属品

技術仕様

ER コレットチャックミニ, ISO 26623, HAIMER PSC 63

説明	規格：	表記：メトリック/ インチ
サイズ		ER11Mini
クランプ範囲		0,5-7,0
A寸法	A	100 mm
A寸法 Ver.		長い
長さ	L	25,5 mm
インターフェース		PSC63
質量(重さ)	D7	0,853 kg
フランジ径	A4	63 mm
機械側の接続コードのタイプ	C11	CCS
機械側の接続コードのフォーム	C12	01
本体側の接続コードユニット	C14	1
機械側の接続コード型	C15	5
機械側の接続コードサイズ	C2	0630
切断方向	E1	N
会社の識別	J3	HAI
機械側へのインターフェースコード	J6	CCS06300115
Weight	WT	0,853 kg
Flange diameter	DF	63 mm
Connection code type machine side	CCTMS	CCS
Hand	HAND	N
Company identification	COMPC	HAI

すべての製品バリエーション

フィルタを使用すると、属性を選択して検索を絞り込むことができます。

バリアントフィルター

注文番号	A寸法	A寸法 Ver.	インターフェース	クランプ範囲	サイズ	ダウンロード	メトリック/ インチ
CC6.021.11.7	100 mm	長い	PSC63	0,5-7,0	ER11Mini	登録後ダウンロード	今すぐ登録
CC6.021.16.7	100 mm	長い	PSC63	0,5-10,0	ER16Mini	登録後ダウンロード	今すぐ登録
CC6.022.11.7	160 mm	エクストラロング（160mm）	PSC63	0,5-7,0	ER11Mini	登録後ダウンロード	今すぐ登録
CC6.022.16.7	160 mm	エクストラロング（160mm）	PSC63	0,5-10,0	ER16Mini	登録後ダウンロード	今すぐ登録
