ERコレットチャックミニ, DIN 69893-5, HSK-E25

注文番号

サイズ

ER16

A寸法 Ver.

ウルトラショート

短い

製品リクエスト

すべてのバージョンを表示

ERコレットチャックミニ, DIN 69893-5, HSK-E25

品質保証

U < 1 gmmに精巧にバランスが取れたチャックボディ

精巧に加工された全ての機能的サーフィス

DINよりも精密

ISO 15488 規格のコレットによってストレートシャンク工具をクラ
ンプします (DIN 69882-8)
マイクロマシニング（工具・金型製作、医療技術、マイクロメカニクス）は、最高速度でも切削抵抗が低いことが特徴です。ハイマーの新しいHSK-E25シリーズのスリムで短いデザインは、よく知られたハイマーのミニシュリンクに類似しており、マイクロ加工の要件に完全に適合しています。

標準付属品

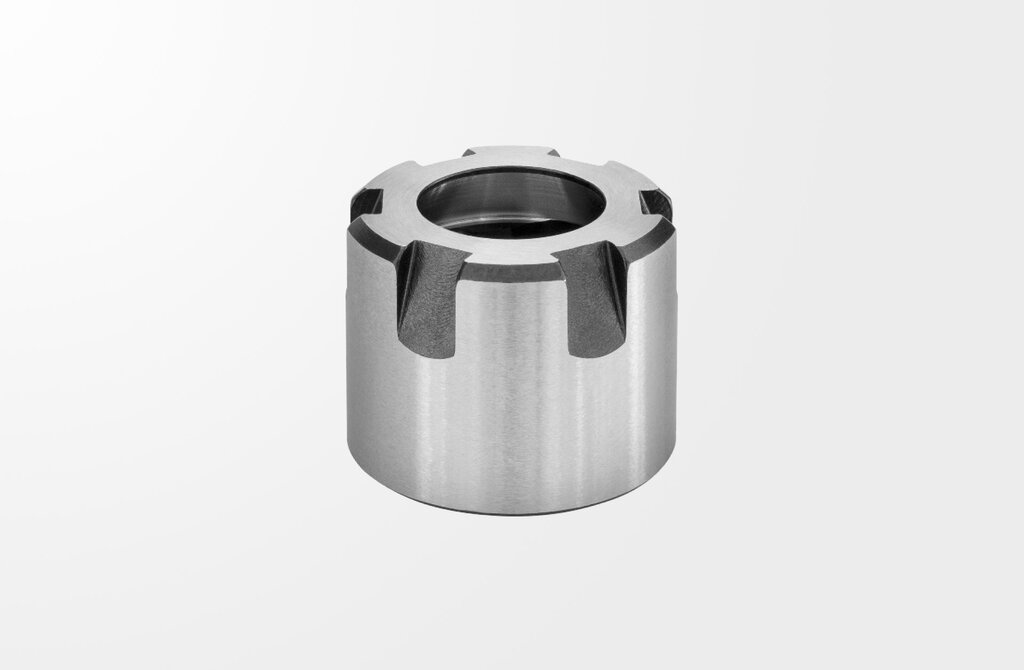

ロックナット付属(バランス済み、締付け力アップの滑りコーティング)

ERコレットチャックミニ, DIN 69893-5, HSK-E25

説明	規格：	表記：メトリック/ インチ
サイズ		ER16
クランプ範囲		0,5-10,0
A寸法	A	48 mm
A寸法 Ver.		短い
Diameter clamping nut	D	22 mm
長さ	L	34 mm
インターフェース		HSK-E25
質量(重さ)	D7	0,071 kg
機械側の接続コードのタイプ	C11	HSK
機械側の接続コードのフォーム	C12	03
本体側の接続コードユニット	C14	1
機械側の接続コード型	C15	5
機械側の接続コードサイズ	C2	0250
会社の識別	J3	HAI
機械側へのインターフェースコード	J6	HSK02500315
Weight	WT	0,071 kg
Connection code type machine side	CCTMS	HSK
Company identification	COMPC	HAI

説明

ERコレットチャックミニ, DIN 69893-5, HSK-E25

品質保証

U < 1 gmmに精巧にバランスが取れたチャックボディ

精巧に加工された全ての機能的サーフィス

DINよりも精密

ISO 15488 規格のコレットによってストレートシャンク工具をクラ
ンプします (DIN 69882-8)
マイクロマシニング（工具・金型製作、医療技術、マイクロメカニクス）は、最高速度でも切削抵抗が低いことが特徴です。ハイマーの新しいHSK-E25シリーズのスリムで短いデザインは、よく知られたハイマーのミニシュリンクに類似しており、マイクロ加工の要件に完全に適合しています。

標準付属品

ロックナット付属(バランス済み、締付け力アップの滑りコーティング)

技術仕様

ERコレットチャックミニ, DIN 69893-5, HSK-E25

説明	規格：	表記：メトリック/ インチ
サイズ		ER16
クランプ範囲		0,5-10,0
A寸法	A	48 mm
A寸法 Ver.		短い
Diameter clamping nut	D	22 mm
長さ	L	34 mm
インターフェース		HSK-E25
質量(重さ)	D7	0,071 kg
機械側の接続コードのタイプ	C11	HSK
機械側の接続コードのフォーム	C12	03
本体側の接続コードユニット	C14	1
機械側の接続コード型	C15	5
機械側の接続コードサイズ	C2	0250
会社の識別	J3	HAI
機械側へのインターフェースコード	J6	HSK02500315
Weight	WT	0,071 kg
Connection code type machine side	CCTMS	HSK
Company identification	COMPC	HAI

すべての製品バリエーション

フィルタを使用すると、属性を選択して検索を絞り込むことができます。

バリアントフィルター

注文番号	A寸法	A寸法 Ver.	インターフェース	クランプ範囲	サイズ	ダウンロード	メトリック/ インチ
E25.020.16.7	48 mm	短い	HSK-E25	0,5-10,0	ER16	登録後ダウンロード	今すぐ登録
E25.025.16.7	43 mm	ウルトラショート	HSK-E25	0,5-10,0	ER16	登録後ダウンロード	今すぐ登録
