Per il serraggio di utensili con codolo cilindrico, funzionamento in senso orario ed anti-orario, serraggio e sbloccaggio con chiavi a brugola.
Con cono ISO40 forma AD/AF.
Forma AD/AF significa: adduzione centrale del refrigerante e canali richiudibili del refrigerante sulla flangia.
Portapunte corto, DIN ISO 7388-1 ISO40
(precedentemente DIN 69871)
Portapunte corto, DIN ISO 7388-1 ISO40
(precedentemente DIN 69871)
Passaporto di qualità
Mandrino bilanciato in G6.3 a 25.000 1/min
Tutte le superfici funzionali lavorate con precisione
Tolleranza del cono AT3
Passaggio del liquido refrigerante Forma AD/AF

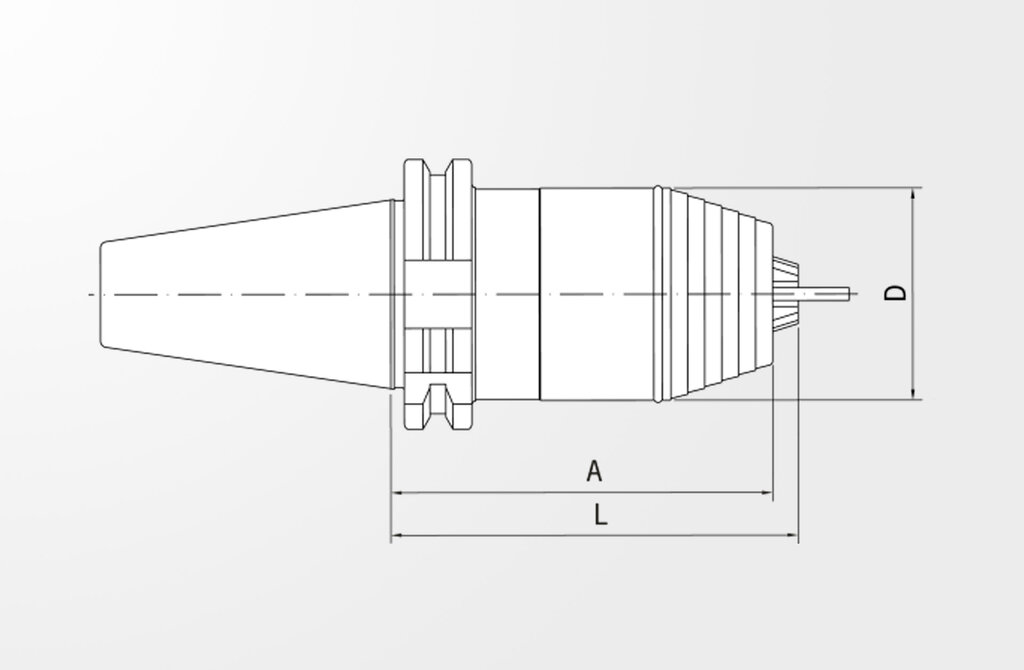

Portapunte corto, DIN ISO 7388-1 ISO40
| Descrizione | Norma: | Valore: metric/ inch |
|---|---|---|
| Ambito di serraggio | 0,5–13 | |
| Dimensione A | A | 90 mm |
| Versione in lunghezza A | corto | |
| Diametro | D | 50 mm |
| Lunghezza | L | 96 mm |
| Interfaccia | SK40 | |
| Massa (peso) | D7 | 0,000 kg |
| Tipo di attacco, lato macchina | C11 | SKG |
| Forma dell'attacco, lato macchina | C12 | 17 |
| Dimensione nominale della filettatura dell'attacco | C13 | M16 |
| Versione dell'attacco, lato macchina | C14 | 9 |
| Tipo di attacco, lato macchina | C15 | 5 |
| Dimensione dell'attacco, lato macchina | C2 | 0400 |
| ID azienda | J3 | HAI |
| Codifica del punto di separazione, lato macchina | J6 | SKG04001795 |
| Weight | WT | 0,000 kg |
| Connection code type machine side | CCTMS | SKG |
| Company identification | COMPC | HAI |
Descrizione
Portapunte corto, DIN ISO 7388-1 ISO40
(precedentemente DIN 69871)
Passaporto di qualità
Mandrino bilanciato in G6.3 a 25.000 1/min
Tutte le superfici funzionali lavorate con precisione
Tolleranza del cono AT3
Passaggio del liquido refrigerante Forma AD/AF
Per il serraggio di utensili con codolo cilindrico, funzionamento in senso orario ed anti-orario, serraggio e sbloccaggio con chiavi a brugola.
Con cono ISO40 forma AD/AF.
Forma AD/AF significa: adduzione centrale del refrigerante e canali richiudibili del refrigerante sulla flangia.
Caratteristiche tecniche
Portapunte corto, DIN ISO 7388-1 ISO40
| Descrizione | Norma: | Valore: metric/ inch |
|---|---|---|
| Ambito di serraggio | 0,5–13 | |
| Dimensione A | A | 90 mm |
| Versione in lunghezza A | corto | |
| Diametro | D | 50 mm |
| Lunghezza | L | 96 mm |
| Interfaccia | SK40 | |
| Massa (peso) | D7 | 0,000 kg |
| Tipo di attacco, lato macchina | C11 | SKG |
| Forma dell'attacco, lato macchina | C12 | 17 |
| Dimensione nominale della filettatura dell'attacco | C13 | M16 |
| Versione dell'attacco, lato macchina | C14 | 9 |
| Tipo di attacco, lato macchina | C15 | 5 |
| Dimensione dell'attacco, lato macchina | C2 | 0400 |
| ID azienda | J3 | HAI |
| Codifica del punto di separazione, lato macchina | J6 | SKG04001795 |
| Weight | WT | 0,000 kg |
| Connection code type machine side | CCTMS | SKG |
| Company identification | COMPC | HAI |
Tutte le varianti di prodotto
Con l'aiuto del nostro filtro è possibile affinare la ricerca selezionando gli attributi.
Filtro variante
| Numero di ordine | Ambito di serraggio | Dimensione A | Interfaccia | Versione in lunghezza A | Downloads | metric/ inch |
|---|---|---|---|---|---|---|
| 40.411.13 | 0,5–13 | 90 mm | SK40 | corto |
