Per il serraggio di frese con codolo cilindrico e superficie di serraggio inclinata simile a DIN 1835-E e DIN 6535-HE.
Con cono ISO-40 forma AD/AF DIN ISO 7388-1 (precedentemente DIN 69871).
Forma AD/AF significa: Adduzione centrale del refrigerante e canali richiudibili del refrigerante sulla flangia.
Mandrino Whistle-Notch, DIN ISO 7388-1, ISO40
(precedentemente DIN 69871)
Mandrino Whistle-Notch, DIN ISO 7388-1, ISO40
(precedentemente DIN 69871)
Passaporto di qualità
Mandrino bilanciato in G6.3 a 8.000 1/min
Tutte le superfici funzionali lavorate con precisione
Tolleranza del cono AT3
Passaggio del liquido refrigerante Forma AD/AF
Ambito di consegna
- Con vite di serraggio e grani per la regolazione della lunghezza
HAIMER TIPP
Finemente bilanciato (su richiesta) per un raffreddamento costante e accurato dell'utensile da taglio consigliamo il sistema di raffreddamento opzionale Cool Jet.

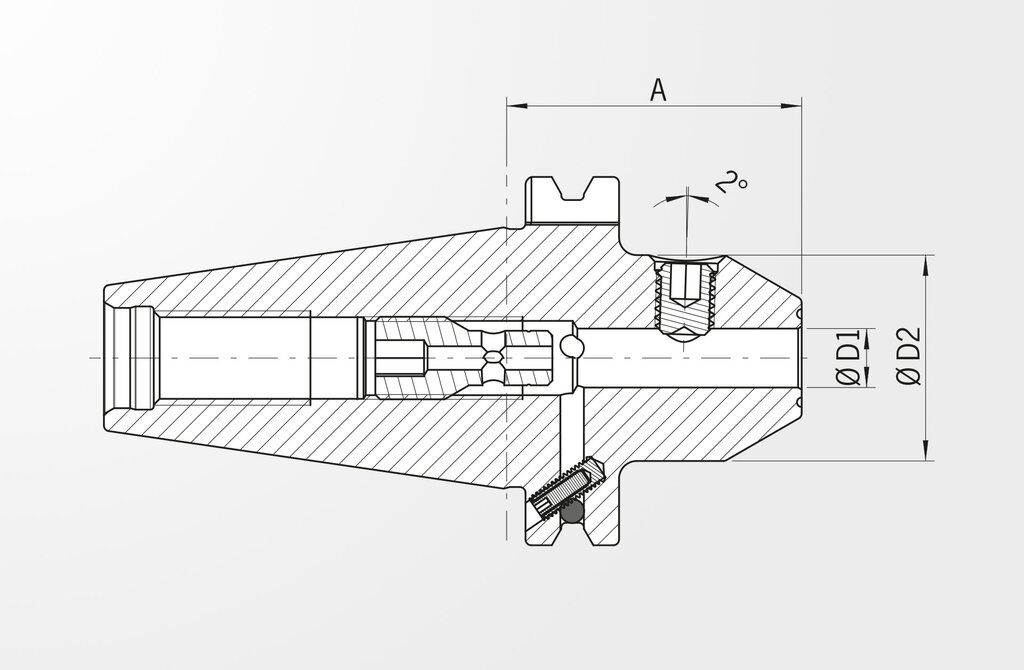

Mandrino Whistle-Notch, DIN ISO 7388-1, ISO40
| Descrizione | Norma: | Valore: metric/ inch |
|---|---|---|
| Versione in lunghezza A | corto | |
| Dimensione A | A | 50 mm |
| Diametro 2 | D2 | 25 mm |
| Interfaccia | SK40 | |
| Diametro di serraggio | D1 | 6 mm |
| Tipo di attacco, lato macchina | C15 | 5 |
| Versione dell'attacco, lato macchina | C14 | 9 |
| Forma dell'attacco, lato macchina | C12 | 17 |
| Dimensione nominale della filettatura dell'attacco | C13 | M16 |
| Dimensione dell'attacco, lato macchina | C2 | 0400 |
| Tipo di attacco, lato macchina | C11 | SKG |
| ID azienda | J3 | HAI |
| Massa (peso) | D7 | 0,920 kg |
| Codifica del punto di separazione, lato macchina | J6 | SKG04001795 |
| Connection code type machine side | CCTMS | SKG |
| Company identification | COMPC | HAI |
| Weight | WT | 0,920 kg |
Descrizione
Mandrino Whistle-Notch, DIN ISO 7388-1, ISO40
(precedentemente DIN 69871)
Passaporto di qualità
Mandrino bilanciato in G6.3 a 8.000 1/min
Tutte le superfici funzionali lavorate con precisione
Tolleranza del cono AT3
Passaggio del liquido refrigerante Forma AD/AF
Per il serraggio di frese con codolo cilindrico e superficie di serraggio inclinata simile a DIN 1835-E e DIN 6535-HE.
Con cono ISO-40 forma AD/AF DIN ISO 7388-1 (precedentemente DIN 69871).
Forma AD/AF significa: Adduzione centrale del refrigerante e canali richiudibili del refrigerante sulla flangia.
Ambito di consegna
- Con vite di serraggio e grani per la regolazione della lunghezza
HAIMER TIPP
Finemente bilanciato (su richiesta) per un raffreddamento costante e accurato dell'utensile da taglio consigliamo il sistema di raffreddamento opzionale Cool Jet.
Caratteristiche tecniche
Mandrino Whistle-Notch, DIN ISO 7388-1, ISO40
| Descrizione | Norma: | Valore: metric/ inch |
|---|---|---|
| Versione in lunghezza A | corto | |
| Dimensione A | A | 50 mm |
| Diametro 2 | D2 | 25 mm |
| Interfaccia | SK40 | |
| Diametro di serraggio | D1 | 6 mm |
| Tipo di attacco, lato macchina | C15 | 5 |
| Versione dell'attacco, lato macchina | C14 | 9 |
| Forma dell'attacco, lato macchina | C12 | 17 |
| Dimensione nominale della filettatura dell'attacco | C13 | M16 |
| Dimensione dell'attacco, lato macchina | C2 | 0400 |
| Tipo di attacco, lato macchina | C11 | SKG |
| ID azienda | J3 | HAI |
| Massa (peso) | D7 | 0,920 kg |
| Codifica del punto di separazione, lato macchina | J6 | SKG04001795 |
| Connection code type machine side | CCTMS | SKG |
| Company identification | COMPC | HAI |
| Weight | WT | 0,920 kg |
Tutte le varianti di prodotto
Con l'aiuto del nostro filtro è possibile affinare la ricerca selezionando gli attributi.
Filtro variante
| Numero di ordine | Diametro di serraggio | Dimensione A | Interfaccia | Versione in lunghezza A | Downloads | metric/ inch |
|---|---|---|---|---|---|---|
| 40.330.06 | 6 mm | 50 mm | SK40 | corto |
Download dopo la registrazione
|
|
| 40.330.08 | 8 mm | 50 mm | SK40 | corto |
Download dopo la registrazione
|
|
| 40.330.10 | 10 mm | 50 mm | SK40 | corto |
Download dopo la registrazione
|
|
| 40.330.12 | 12 mm | 50 mm | SK40 | corto |
Download dopo la registrazione
|
|
| 40.330.14 | 14 mm | 50 mm | SK40 | corto |
Download dopo la registrazione
|
|
| 40.330.16 | 16 mm | 63 mm | SK40 | corto |
Download dopo la registrazione
|
|
| 40.330.18 | 18 mm | 63 mm | SK40 | corto |
Download dopo la registrazione
|
|
| 40.330.20 | 20 mm | 63 mm | SK40 | corto |
Download dopo la registrazione
|
|
| 40.330.25 | 25 mm | 100 mm | SK40 | corto |
Download dopo la registrazione
|
|
| 40.330.32 | 32 mm | 100 mm | SK40 | corto |
Download dopo la registrazione
|
