Rallonges de frettage sans vis de réglage

retour

Pass Qualité

Accessoires originaux HAIMER

La solution universelle à vos problèmes d'usinage.

Les rallonges à serrage thermique sont utilisées en usinage CNC pour augmenter la portée des porte-outils et usiner avec précision les zones difficiles d’accès. Les rallonges à serrage thermique HAIMER offrent une grande précision de rotation et garantissent une qualité d’usinage optimale. Grâce à leur conception fine et à la technologie de serrage thermique fiable, elles sont idéales pour les cavités profondes et les opérations de fraisage complexes. Les rallonges à rétraction sans vis de réglage de longueur (télescopiques) offrent une flexibilité supplémentaire pour la configuration d’outils complets personnalisés.

Rallonges de frettage sans vis de butée longueur 300 mm
Une concentricité absolue
Possibilité d'extension optimale et presque illimitée
Universellement application universelle et toujours réutilisable façon la plus économique de traiter les solutions spéciales
Pour les queues d'outils en carbure et HSS

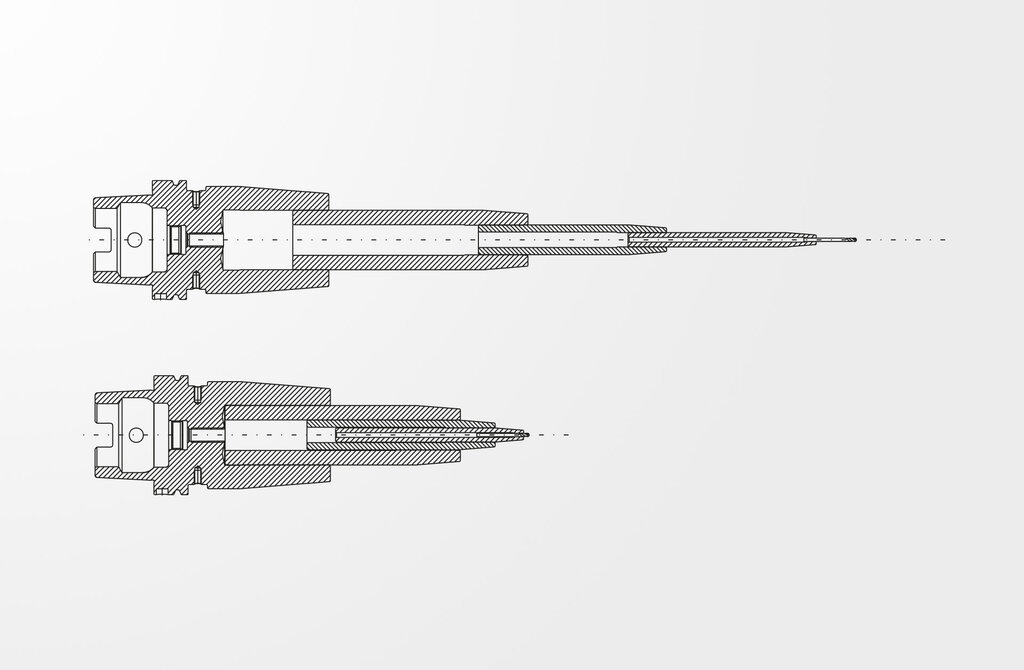

Réglage téléscopique
Exécution sans vis de butée

Portée de la livraison

Livraison sans capsule de refroidissement (disponible sur demande)

Rallonges de frettage sans vis de réglage

Description	norme :	Valeur : metric/ inch
Cote A	A	160 mm
Diamètre 2	D2	8 mm
Diamètre de serrage	D1	3 mm
Diamètre extérieur	D3	12 mm
Tolérance de la tige		h6
Identification de la société	J3	HAI
Longueur fonctionnelle	B71	151 mm
Longueur Diamètre du corps 1	B1	160 mm
Masse (poids)	D7	0,130 kg
Company identification	COMPC	HAI
Functional length	LF	151 mm
Length body diameter 1	LBD1	160 mm
Weight	WT	0,130 kg

Downloads

Inscrivez-vous pour avoir accès aux téléchargements gratuits de données CAO (DXF et STP) sur nos sites de produits.

s'inscrire maintenant

Description

Rallonges de frettage sans vis de réglage

Pass Qualité

Accessoires originaux HAIMER

La solution universelle à vos problèmes d'usinage.

Rallonges de frettage sans vis de butée longueur 300 mm
Une concentricité absolue
Possibilité d'extension optimale et presque illimitée
Universellement application universelle et toujours réutilisable façon la plus économique de traiter les solutions spéciales
Pour les queues d'outils en carbure et HSS
Réglage téléscopique
Exécution sans vis de butée

Portée de la livraison

Livraison sans capsule de refroidissement (disponible sur demande)

Spécifications techniques

Rallonges de frettage sans vis de réglage

Description	norme :	Valeur : metric/ inch
Cote A	A	160 mm
Diamètre 2	D2	8 mm
Diamètre de serrage	D1	3 mm
Diamètre extérieur	D3	12 mm
Tolérance de la tige		h6
Identification de la société	J3	HAI
Longueur fonctionnelle	B71	151 mm
Longueur Diamètre du corps 1	B1	160 mm
Masse (poids)	D7	0,130 kg
Company identification	COMPC	HAI
Functional length	LF	151 mm
Length body diameter 1	LBD1	160 mm
Weight	WT	0,130 kg

Downloads

Inscrivez-vous pour avoir accès aux téléchargements gratuits de données CAO (DXF et STP) sur nos sites de produits.

s'inscrire maintenant

Toutes les variantes de produits

Grâce à notre filtre, vous pouvez affiner votre recherche en sélectionnant des attributs.

Référence	Cote A	Diamètre de serrage	Diamètre extérieur	Downloads	metric/ inch
78.1/2Z0.1/8Z.2	160 mm	3,175 mm	12,7 mm	Télécharger après l'inscription	s'inscrire maintenant
78.1/2Z0.3/16Z.2	160 mm	4,7625 mm	12,7 mm	Télécharger après l'inscription	s'inscrire maintenant
78.11/4Z0.1/2Z.1	160 mm	12,7 mm	31,75 mm	Télécharger après l'inscription	s'inscrire maintenant
78.11/4Z0.3/8Z.1	160 mm	9,525 mm	31,75 mm	Télécharger après l'inscription	s'inscrire maintenant
78.11/4Z0.5/8Z.1	160 mm	15,875 mm	31,75 mm	Télécharger après l'inscription	s'inscrire maintenant
78.120.03.1	160 mm	3 mm	12 mm	Télécharger après l'inscription	s'inscrire maintenant
78.120.03.2	160 mm	3 mm	12 mm	Télécharger après l'inscription	s'inscrire maintenant
78.120.04.1	160 mm	4 mm	12 mm	Télécharger après l'inscription	s'inscrire maintenant
78.120.04.2	160 mm	4 mm	12 mm	Télécharger après l'inscription	s'inscrire maintenant
78.160.03.1	160 mm	3 mm	16 mm	Télécharger après l'inscription	s'inscrire maintenant
78.160.03.2	160 mm	3 mm	16 mm	Télécharger après l'inscription	s'inscrire maintenant
78.160.04.1	160 mm	4 mm	16 mm	Télécharger après l'inscription	s'inscrire maintenant
78.160.04.2	160 mm	4 mm	16 mm	Télécharger après l'inscription	s'inscrire maintenant
78.160.05.1	160 mm	5 mm	16 mm	Télécharger après l'inscription	s'inscrire maintenant
78.160.05.2	160 mm	5 mm	16 mm	Télécharger après l'inscription	s'inscrire maintenant
78.160.06.1	160 mm	6 mm	16 mm	Télécharger après l'inscription	s'inscrire maintenant
78.161.06.1	300 mm	6 mm	16 mm	Télécharger après l'inscription	s'inscrire maintenant
78.1Z0.1/2Z.1	160 mm	12,7 mm	25,4 mm	Télécharger après l'inscription	s'inscrire maintenant
78.1Z0.3/8Z.1	160 mm	9,525 mm	25,4 mm	Télécharger après l'inscription	s'inscrire maintenant
78.1Z0.5/8Z.1	160 mm	15,875 mm	25,4 mm	Télécharger après l'inscription	s'inscrire maintenant
78.200.05.1	160 mm	5 mm	20 mm	Télécharger après l'inscription	s'inscrire maintenant
78.200.05.2	160 mm	5 mm	20 mm	Télécharger après l'inscription	s'inscrire maintenant
78.200.06.1	160 mm	6 mm	20 mm	Télécharger après l'inscription	s'inscrire maintenant
78.200.08.1	160 mm	8 mm	20 mm	Télécharger après l'inscription	s'inscrire maintenant
78.201.06.1	300 mm	6 mm	20 mm	Télécharger après l'inscription	s'inscrire maintenant
78.201.08.1	300 mm	8 mm	20 mm	Télécharger après l'inscription	s'inscrire maintenant
78.250.08.1	160 mm	8 mm	25 mm	Télécharger après l'inscription	s'inscrire maintenant
78.250.10.1	160 mm	10 mm	25 mm	Télécharger après l'inscription	s'inscrire maintenant
78.250.12.1	160 mm	12 mm	25 mm	Télécharger après l'inscription	s'inscrire maintenant
78.250.14.1	160 mm	14 mm	25 mm	Télécharger après l'inscription	s'inscrire maintenant
78.250.16.1	160 mm	16 mm	25 mm	Télécharger après l'inscription	s'inscrire maintenant
78.251.08.1	300 mm	8 mm	25 mm	Télécharger après l'inscription	s'inscrire maintenant
78.251.10.1	300 mm	10 mm	25 mm	Télécharger après l'inscription	s'inscrire maintenant
78.251.12.1	300 mm	12 mm	25 mm	Télécharger après l'inscription	s'inscrire maintenant
78.251.14.1	300 mm	14 mm	25 mm	Télécharger après l'inscription	s'inscrire maintenant
78.251.16.1	300 mm	16 mm	25 mm	Télécharger après l'inscription	s'inscrire maintenant
78.3/4Z0.1/4Z.1	160 mm	6,35 mm	19,05 mm	Télécharger après l'inscription	s'inscrire maintenant
78.3/4Z0.3/8Z.1	160 mm	9,525 mm	19,05 mm	Télécharger après l'inscription	s'inscrire maintenant
78.320.10.1	160 mm	10 mm	32 mm	Télécharger après l'inscription	s'inscrire maintenant
78.320.12.1	160 mm	12 mm	32 mm	Télécharger après l'inscription	s'inscrire maintenant
78.320.14.1	160 mm	14 mm	32 mm	Télécharger après l'inscription	s'inscrire maintenant
78.320.16.1	160 mm	16 mm	32 mm	Télécharger après l'inscription	s'inscrire maintenant
78.320.18.1	160 mm	18 mm	32 mm	Télécharger après l'inscription	s'inscrire maintenant
78.320.20.1	160 mm	20 mm	32 mm	Télécharger après l'inscription	s'inscrire maintenant
78.321.10.1	300 mm	10 mm	32 mm	Télécharger après l'inscription	s'inscrire maintenant
78.321.12.1	300 mm	12 mm	32 mm	Télécharger après l'inscription	s'inscrire maintenant
78.321.14.1	300 mm	14 mm	32 mm	Télécharger après l'inscription	s'inscrire maintenant
78.321.16.1	300 mm	16 mm	32 mm	Télécharger après l'inscription	s'inscrire maintenant
78.321.20.1	300 mm	20 mm	32 mm	Télécharger après l'inscription	s'inscrire maintenant
78.5/8Z0.1/4Z.1	160 mm	6,35 mm	15,875 mm	Télécharger après l'inscription	s'inscrire maintenant
78.5/8Z0.1/8Z.2	160 mm	3,175 mm	15,875 mm	Télécharger après l'inscription	s'inscrire maintenant
78.5/8Z0.3/16Z.2	160 mm	4,7625 mm	15,875 mm	Télécharger après l'inscription	s'inscrire maintenant
78.501.10.1	300 mm	10 mm	50 mm	Télécharger après l'inscription	s'inscrire maintenant
78.501.12.1	300 mm	12 mm	50 mm	Télécharger après l'inscription	s'inscrire maintenant
78.501.14.1	300 mm	14 mm	50 mm	Télécharger après l'inscription	s'inscrire maintenant
78.501.16.1	300 mm	16 mm	50 mm	Télécharger après l'inscription	s'inscrire maintenant
78.501.18.1	300 mm	18 mm	50 mm	Télécharger après l'inscription	s'inscrire maintenant
78.501.20.1	300 mm	20 mm	50 mm	Télécharger après l'inscription	s'inscrire maintenant
78.501.25.1	300 mm	25 mm	50 mm	Télécharger après l'inscription	s'inscrire maintenant
78.501.32.1	300 mm	32 mm	50 mm	Télécharger après l'inscription	s'inscrire maintenant
