超薄的迷你型热缩刀柄, DIN 69893-5, HSK-E50
超薄的迷你型热缩刀柄, DIN 69893-5, HSK-E50
质量护照
刀柄精细动平衡 U < 1 gmm
所有的功能表面都是精加工的
精度超过DIN标准的要求

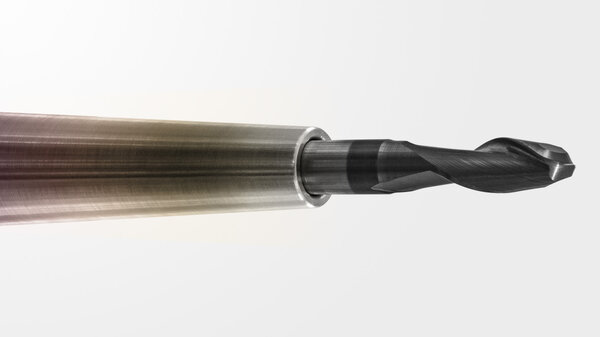

热缩刀柄用于夹持圆柱直柄刃具，适用于各种热缩机。
- 特别纤细的外形适用于精加工和难以进入的位置
- 减少干涉
- 径跳精度高：3 μm
- 整体式的设计确保了精度
- 可以进入各种难以进入的位置
- 优化了刚性
- 配合翰默Power Clamp 热缩机使用的效果更好
- 适用于所有柄径公差为h6的硬质合金刃具
- 3°的斜角适用于模具行业
- 刀柄精细动平衡
交付范围
- 无冷却管
翰默-提普
注：需要热缩和冷却转换套
超薄的迷你型热缩刀柄, DIN 69893-5, HSK-E50
| 说明 | 规范： | 价值： 公制/ 寸 |
|---|---|---|
| 夹持部位的直径 | D1 | 3 mm |
| 长度A | A | 70 mm |
| A长度的版本 | 短 | |
| 直径2 | D2 | 6 mm |
| 接口 | HSK-E50 | |
| 质量（重量） | D7 | 0,458 kg |
| 法兰直径 | A4 | 50 mm |
| 机器侧的连接代码的类型 | C11 | HSK |
| 机器侧的连接代码的格式 | C12 | 03 |
| 机器侧的连接代码的单元基础 | C14 | 1 |
| 机器侧的连接代码的风格 | C15 | 5 |
| 机器侧的连接代码的尺寸 | C2 | 0500 |
| 公司的识别 | J3 | HAI |
| 到机器端的接口代码 | J6 | HSK05000315 |
| Weight | WT | 0,458 kg |
| Flange diameter | DF | 50 mm |
| Connection code type machine side | CCTMS | HSK |
| Company identification | COMPC | HAI |
说明
超薄的迷你型热缩刀柄, DIN 69893-5, HSK-E50
质量护照
刀柄精细动平衡 U < 1 gmm
所有的功能表面都是精加工的
精度超过DIN标准的要求
热缩刀柄用于夹持圆柱直柄刃具，适用于各种热缩机。
- 特别纤细的外形适用于精加工和难以进入的位置
- 减少干涉
- 径跳精度高：3 μm
- 整体式的设计确保了精度
- 可以进入各种难以进入的位置
- 优化了刚性
- 配合翰默Power Clamp 热缩机使用的效果更好
- 适用于所有柄径公差为h6的硬质合金刃具
- 3°的斜角适用于模具行业
- 刀柄精细动平衡
交付范围
- 无冷却管
翰默-提普
注：需要热缩和冷却转换套
技术规格
超薄的迷你型热缩刀柄, DIN 69893-5, HSK-E50
| 说明 | 规范： | 价值： 公制/ 寸 |
|---|---|---|
| 夹持部位的直径 | D1 | 3 mm |
| 长度A | A | 70 mm |
| A长度的版本 | 短 | |
| 直径2 | D2 | 6 mm |
| 接口 | HSK-E50 | |
| 质量（重量） | D7 | 0,458 kg |
| 法兰直径 | A4 | 50 mm |
| 机器侧的连接代码的类型 | C11 | HSK |
| 机器侧的连接代码的格式 | C12 | 03 |
| 机器侧的连接代码的单元基础 | C14 | 1 |
| 机器侧的连接代码的风格 | C15 | 5 |
| 机器侧的连接代码的尺寸 | C2 | 0500 |
| 公司的识别 | J3 | HAI |
| 到机器端的接口代码 | J6 | HSK05000315 |
| Weight | WT | 0,458 kg |
| Flange diameter | DF | 50 mm |
| Connection code type machine side | CCTMS | HSK |
| Company identification | COMPC | HAI |
所有产品种类
借助我们的过滤器，您可以通过选择属性来缩小搜索范围。
变体过滤器
| 订购号 | A长度的版本 | 夹持部位的直径 | 接口 | 长度A | 下载 | 公制/ 寸 |
|---|---|---|---|---|---|---|
| E50.170.03 | 短 | 3 mm | HSK-E50 | 70 mm |
注册后下载
|
|
| E50.170.04 | 短 | 4 mm | HSK-E50 | 70 mm |
注册后下载
|
|
| E50.170.05 | 短 | 5 mm | HSK-E50 | 70 mm |
注册后下载
|
|
| E50.170.06 | 短 | 6 mm | HSK-E50 | 70 mm |
注册后下载
|
|
| E50.170.08 | 短 | 8 mm | HSK-E50 | 70 mm |
注册后下载
|
|
| E50.170.10 | 短 | 10 mm | HSK-E50 | 70 mm |
注册后下载
|
|
| E50.170.12 | 短 | 12 mm | HSK-E50 | 70 mm |
注册后下载
|
|
| E50.171.05 | ZG100 | 5 mm | HSK-E50 | 100 mm |
注册后下载
|
|
| E50.171.06 | ZG100 | 6 mm | HSK-E50 | 100 mm |
注册后下载
|
|
| E50.171.08 | ZG100 | 8 mm | HSK-E50 | 100 mm |
注册后下载
|
|
| E50.171.10 | ZG100 | 10 mm | HSK-E50 | 100 mm |
注册后下载
|
|
| E50.171.12 | ZG100 | 12 mm | HSK-E50 | 100 mm |
注册后下载
|
|
| E50.173.03 | ZG80 | 3 mm | HSK-E50 | 80 mm |
注册后下载
|
|
| E50.173.04 | ZG80 | 4 mm | HSK-E50 | 80 mm |
注册后下载
|
|
| E50.173.05 | ZG80 | 5 mm | HSK-E50 | 80 mm |
注册后下载
|
|
| E50.173.06 | ZG80 | 6 mm | HSK-E50 | 80 mm |
注册后下载
|
|
| E50.173.08 | ZG80 | 8 mm | HSK-E50 | 80 mm |
注册后下载
|
|
| E50.173.10 | ZG80 | 10 mm | HSK-E50 | 80 mm |
注册后下载
|
|
| E50.173.12 | ZG80 | 12 mm | HSK-E50 | 80 mm |
注册后下载
|
