Schrumpffutter für alle Typen von Schrumpfgeräten zum Spannen von Schaftwerkzeugen. ISO 26623.

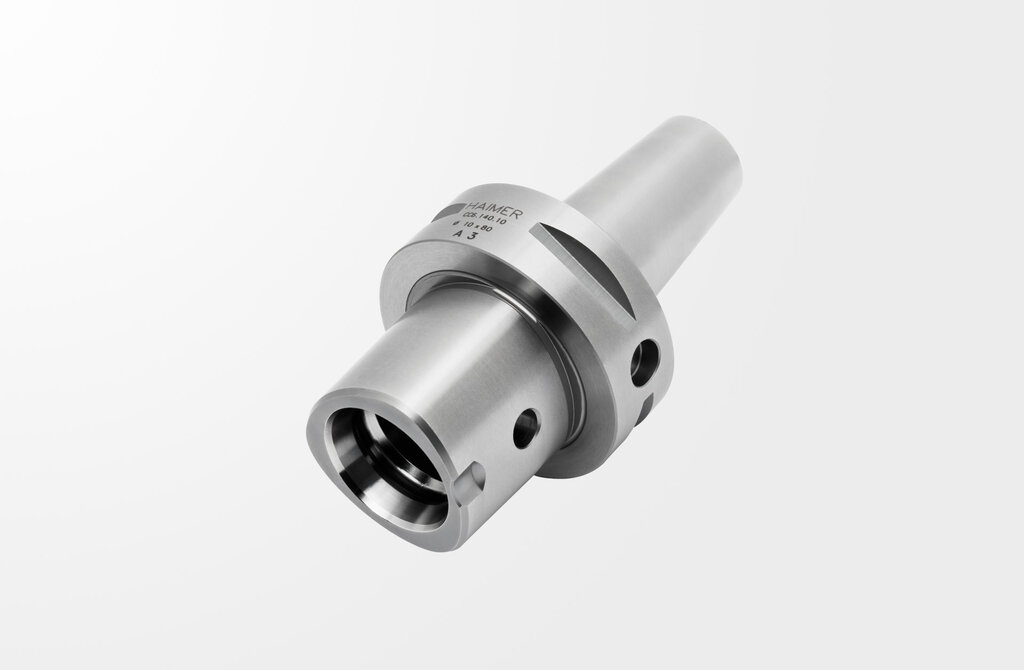

Schrumpffutter Standard Ausführung ISO 26623-1 HAIMER PSC 63
Schrumpffutter Standard Ausführung ISO 26623-1 HAIMER PSC 63

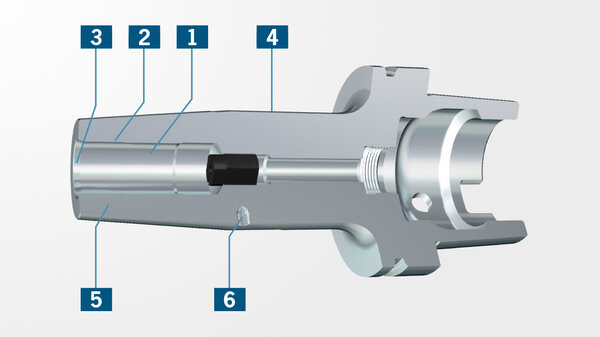

Qualitätspass
Aufnahme feingewuchtet G2.5 bei 25.000 1/min oder U < 1gmm
Alle Funktionsflächen feinbearbeitet
Genauer als DIN
Kompatibel mit Capto
- Schnittstelle mit polygonförmigem Kegel und Plananlage
- Exakte Positionierung in Umfangrichtung
- Sehr hohe Rundlaufgenauigkeit, hohes Drehmoment und hohe Steifigkeit
- Innovatives modulares Werkzeugsystem mit höchster Präzision
- Für Bearbeitung auf Dreh- und Fräszentren gleichermaßen geeignet
- Mit Gewindebohrungen zum Auswuchten mit Schrauben
- Für HSS- und HM-Werkzeuge mit Schaft-Toleranz h6
- Hitzebeständiger Warmarbeitsstahl
- Gehärtet 54 - 2 HRC
Lieferumfang
Mit Längeneinstellschraube
HAIMER TIPP

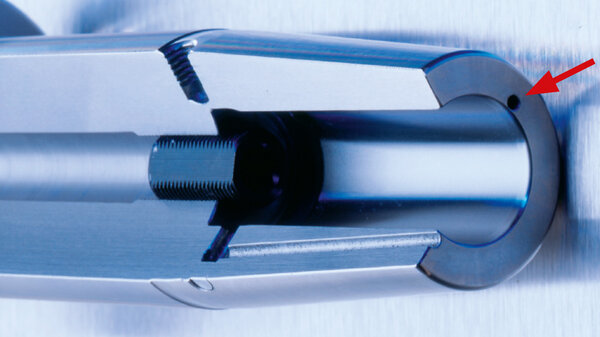

Für eine konstante und zielgerichtete Kühlung des Werkzeugs empfehlen wir das optionale Kühlsystem Cool Jet.

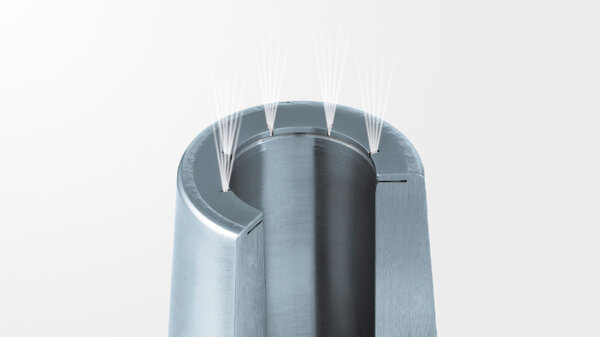

Für hohe Drehzahlen ab z.B. 8.000 U/min empfehlen wir das optionale Kühlsystem Cool Flash. (auf Anfrage)
Schrumpffutter Standard Ausführung ISO 26623-1 HAIMER PSC 63

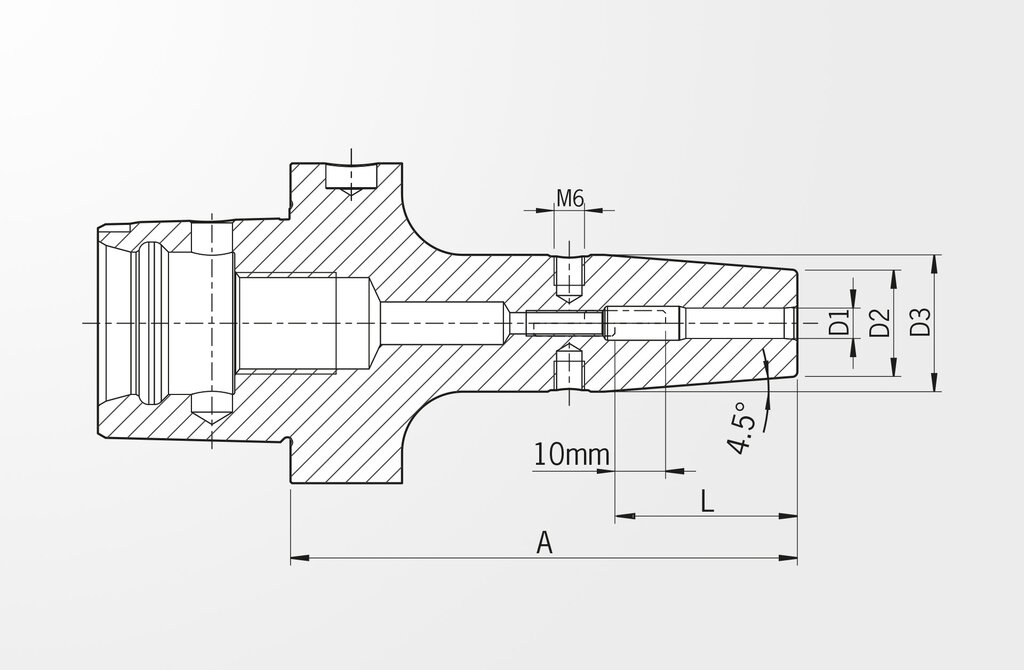

| Beschreibung | Norm: | Wert: metrisch/ inch |
|---|---|---|
| Spanndurchmesser | D1 | 6 mm |
| A-Maß | A | 80 mm |
| A-Maß Ausführung | kurz | |
| Durchmesser 2 | D2 | 21 mm |
| Durchmesser 3 | D3 | 27 mm |
| Länge | L | 36 mm |
| Schnittstelle | PSC63 | |
| Upgrade | mit Cool Flash | |
| Masse (Gewicht) | D7 | 0,957 kg |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
| Körperdurchmesser 1 | A1 | 27 mm |
| Bunddurchmesser | A4 | 63 mm |
| Umbruch-/Stirndurchmesser | A6 | 21 mm |
| Länge Körperdurchmesser 1 | B1 | 58 mm |
| Kraglänge | B3 | 80 mm |
| Gesamtlänge | B4 | 118 mm |
| Kegelwinkel | B51 | 4,5 ° |
| Funktionslänge | B71 | 44 mm |
| Bildkennung | BLDf | 3 |
| Bildkennung | BLD | 607145 |
| Aufnahmetyp, maschinenseitig | C11 | CCS |
| Aufnahmeform, maschinenseitig | C12 | 01 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 0630 |
| Aufnahmetyp, werkstückseitig | C51 | ZYL |
| Aufnahmeform, werkstückseitig | C52 | 01 |
| Aufnahmeausführung, werkstückseitig | C54 | 1 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße, werkstückseitig | C6 | 0060 |
| Aufnahmedurchmesser, min. bzw. Nenndurchmesser | C71 | 6 |
| Einspannlänge, max. / Nennlänge | C81 | 36 mm |
| Einspannlänge, min. , werkstückseitig | C82 | 26 mm |
| Schneidrichtung | E1 | N |
| Kühlschmierstoffeintritt | H21 | 1 |
| Kühlschmierstoffaustritt | H22 | 1 |
| Firmenkennung | J3 | HAI |
| Trennstellenkodierung, werkstückseitig | J4 | ZYL00600115 |
| Trennstellenkodierung, maschinenseitig | J6 | CCS06300115 |
| Masse (Gewicht) | WT | 0,957 kg |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
| Körperdurchmesser 1 | BD1 | 27 mm |
| Bunddurchmesser | DF | 63 mm |
| Umbruchdurchmesser | DCINTF | 21 mm |
| Länge Körperdurchmesser 1 | LBD1 | 58 mm |
| Kraglänge | LPR | 80 mm |
| Gesamtlänge | OAL | 118 mm |
| Kegelwinkel | TA | 4,5 ° |
| Funktionslänge | LF | 44 mm |
| Aufnahmetyp, maschinenseitig | CCTMS | CCS |
| Aufnahmeausführung, werkstückseitig | CCUWS | 1 |
| Aufnahmeart, werkstückseitig | CCSWS | 5 |
| Aufnahmegröße, werkstückseitig | CZCWS | 0060 |
| Aufnahmedurchmesser, min. bzw. Nenndurchmesser | DCONN | 6 |
| Einspannlänge, max. / Nennlänge | LSCX | 36 mm |
| Schneidrichtung | HAND | N |
| Kühlschmierstoffeintritt | CNSC | 1 |
| Kühlschmierstoffaustritt | CXSC | 1 |
| Firmenkennung | COMPC | HAI |
Beschreibung
Schrumpffutter Standard Ausführung ISO 26623-1 HAIMER PSC 63
Qualitätspass
Aufnahme feingewuchtet G2.5 bei 25.000 1/min oder U < 1gmm
Alle Funktionsflächen feinbearbeitet
Genauer als DIN
Kompatibel mit Capto
Schrumpffutter für alle Typen von Schrumpfgeräten zum Spannen von Schaftwerkzeugen. ISO 26623.
- Schnittstelle mit polygonförmigem Kegel und Plananlage
- Exakte Positionierung in Umfangrichtung
- Sehr hohe Rundlaufgenauigkeit, hohes Drehmoment und hohe Steifigkeit
- Innovatives modulares Werkzeugsystem mit höchster Präzision
- Für Bearbeitung auf Dreh- und Fräszentren gleichermaßen geeignet
- Mit Gewindebohrungen zum Auswuchten mit Schrauben
- Für HSS- und HM-Werkzeuge mit Schaft-Toleranz h6
- Hitzebeständiger Warmarbeitsstahl
- Gehärtet 54 - 2 HRC
Lieferumfang
Mit Längeneinstellschraube
HAIMER TIPP
Für eine konstante und zielgerichtete Kühlung des Werkzeugs empfehlen wir das optionale Kühlsystem Cool Jet.
Für hohe Drehzahlen ab z.B. 8.000 U/min empfehlen wir das optionale Kühlsystem Cool Flash. (auf Anfrage)
Technische Daten
Schrumpffutter Standard Ausführung ISO 26623-1 HAIMER PSC 63
| Beschreibung | Norm: | Wert: metrisch/ inch |
|---|---|---|
| Spanndurchmesser | D1 | 6 mm |
| A-Maß | A | 80 mm |
| A-Maß Ausführung | kurz | |
| Durchmesser 2 | D2 | 21 mm |
| Durchmesser 3 | D3 | 27 mm |
| Länge | L | 36 mm |
| Schnittstelle | PSC63 | |
| Upgrade | mit Cool Flash | |
| Masse (Gewicht) | D7 | 0,957 kg |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
| Körperdurchmesser 1 | A1 | 27 mm |
| Bunddurchmesser | A4 | 63 mm |
| Umbruch-/Stirndurchmesser | A6 | 21 mm |
| Länge Körperdurchmesser 1 | B1 | 58 mm |
| Kraglänge | B3 | 80 mm |
| Gesamtlänge | B4 | 118 mm |
| Kegelwinkel | B51 | 4,5 ° |
| Funktionslänge | B71 | 44 mm |
| Bildkennung | BLDf | 3 |
| Bildkennung | BLD | 607145 |
| Aufnahmetyp, maschinenseitig | C11 | CCS |
| Aufnahmeform, maschinenseitig | C12 | 01 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 0630 |
| Aufnahmetyp, werkstückseitig | C51 | ZYL |
| Aufnahmeform, werkstückseitig | C52 | 01 |
| Aufnahmeausführung, werkstückseitig | C54 | 1 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße, werkstückseitig | C6 | 0060 |
| Aufnahmedurchmesser, min. bzw. Nenndurchmesser | C71 | 6 |
| Einspannlänge, max. / Nennlänge | C81 | 36 mm |
| Einspannlänge, min. , werkstückseitig | C82 | 26 mm |
| Schneidrichtung | E1 | N |
| Kühlschmierstoffeintritt | H21 | 1 |
| Kühlschmierstoffaustritt | H22 | 1 |
| Firmenkennung | J3 | HAI |
| Trennstellenkodierung, werkstückseitig | J4 | ZYL00600115 |
| Trennstellenkodierung, maschinenseitig | J6 | CCS06300115 |
| Masse (Gewicht) | WT | 0,957 kg |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
| Körperdurchmesser 1 | BD1 | 27 mm |
| Bunddurchmesser | DF | 63 mm |
| Umbruchdurchmesser | DCINTF | 21 mm |
| Länge Körperdurchmesser 1 | LBD1 | 58 mm |
| Kraglänge | LPR | 80 mm |
| Gesamtlänge | OAL | 118 mm |
| Kegelwinkel | TA | 4,5 ° |
| Funktionslänge | LF | 44 mm |
| Aufnahmetyp, maschinenseitig | CCTMS | CCS |
| Aufnahmeausführung, werkstückseitig | CCUWS | 1 |
| Aufnahmeart, werkstückseitig | CCSWS | 5 |
| Aufnahmegröße, werkstückseitig | CZCWS | 0060 |
| Aufnahmedurchmesser, min. bzw. Nenndurchmesser | DCONN | 6 |
| Einspannlänge, max. / Nennlänge | LSCX | 36 mm |
| Schneidrichtung | HAND | N |
| Kühlschmierstoffeintritt | CNSC | 1 |
| Kühlschmierstoffaustritt | CXSC | 1 |
| Firmenkennung | COMPC | HAI |
Alle Produktvarianten
Mit Hilfe unseres Filters können Sie Ihre Suche durch die Auswahl von Attributen verfeinern.
Filter
| Artikel-Nr. | A-Maß | A-Maß Ausführung | Schnittstelle | Spanndurchmesser | Upgrade | Downloads | metrisch/ inch |
|---|---|---|---|---|---|---|---|
| CC6.140.03 | 80 mm | kurz | PSC63 | 3 mm | mit Schlitzen |
Download nach Anmeldung
|
|
| CC6.140.04 | 80 mm | kurz | PSC63 | 4 mm | mit Schlitzen |
Download nach Anmeldung
|
|
| CC6.140.05 | 80 mm | kurz | PSC63 | 5 mm | mit Schlitzen |
Download nach Anmeldung
|
|
| CC6.140.06 | 80 mm | kurz | PSC63 | 6 mm |
Download nach Anmeldung
|
||
| CC6.140.06.26 | 80 mm | kurz | PSC63 | 6 mm | mit Cool Flash |
|
|
| CC6.140.08 | 80 mm | kurz | PSC63 | 8 mm |
Download nach Anmeldung
|
||
| CC6.140.08.26 | 80 mm | kurz | PSC63 | 8 mm | mit Cool Flash |
|
|
| CC6.140.10 | 80 mm | kurz | PSC63 | 10 mm |
Download nach Anmeldung
|
||
| CC6.140.10.26 | 80 mm | kurz | PSC63 | 10 mm | mit Cool Flash |
|
|
| CC6.140.12 | 80 mm | kurz | PSC63 | 12 mm |
Download nach Anmeldung
|
||
| CC6.140.12.26 | 80 mm | kurz | PSC63 | 12 mm | mit Cool Flash |
|
|
| CC6.140.14 | 85 mm | kurz | PSC63 | 14 mm |
Download nach Anmeldung
|
||
| CC6.140.14.26 |
|
||||||
| CC6.140.16 |
Download nach Anmeldung
|
||||||
| CC6.140.18 |
Download nach Anmeldung
|
||||||
| CC6.140.20 |
Download nach Anmeldung
|
||||||
| CC6.140.25 |
Download nach Anmeldung
|
||||||
| CC6.140.32 |
Download nach Anmeldung
|
||||||
| CC6.141.06 |
Download nach Anmeldung
|
||||||
| CC6.141.08 |
Download nach Anmeldung
|
||||||
| CC6.141.10 |
Download nach Anmeldung
|
||||||
| CC6.141.12 |
Download nach Anmeldung
|
||||||
| CC6.141.14 |
Download nach Anmeldung
|
||||||
| CC6.141.16 |
Download nach Anmeldung
|
||||||
| CC6.141.18 |
Download nach Anmeldung
|
||||||
| CC6.141.20 |
Download nach Anmeldung
|
||||||
| CC6.142.06 |
Download nach Anmeldung
|
||||||
| CC6.142.08 |
Download nach Anmeldung
|
||||||
| CC6.142.10 |
Download nach Anmeldung
|
||||||
| CC6.142.12 |
Download nach Anmeldung
|
||||||
| CC6.142.14 |
Download nach Anmeldung
|
||||||
| CC6.142.16 |
Download nach Anmeldung
|
||||||
| CC6.142.18 |
Download nach Anmeldung
|
||||||
| CC6.142.20 |
Download nach Anmeldung
|
||||||
| CC6.142.25 |
Download nach Anmeldung
|
||||||
| CC6.142.32 |
Download nach Anmeldung
|
||||||
| CC6.144.03.1 |
Download nach Anmeldung
|
||||||
| CC6.144.04.1 |
Download nach Anmeldung
|
||||||
| CC6.144.05.1 |
Download nach Anmeldung
|
||||||
| CC6.144.06 |
Download nach Anmeldung
|
||||||
| CC6.144.08 |
Download nach Anmeldung
|
||||||
| CC6.144.10 |
Download nach Anmeldung
|
||||||
| CC6.144.12 |
Download nach Anmeldung
|
||||||
| CC6.144.14 |
Download nach Anmeldung
|
||||||
| CC6.144.16 |
Download nach Anmeldung
|
||||||
| CC6.144.18 |
Download nach Anmeldung
|
||||||
| CC6.144.20 |
Download nach Anmeldung
|
||||||
| CC6.144.25 |
Download nach Anmeldung
|
||||||
| CC6.144.32 |
Download nach Anmeldung
|
||||||
| CC6.147.03.1 |
Download nach Anmeldung
|
||||||
| CC6.147.04.1 |
Download nach Anmeldung
|
||||||
| CC6.147.05.1 |
Download nach Anmeldung
|
||||||
| CC6.147.06 |
Download nach Anmeldung
|
||||||
| CC6.147.08 |
Download nach Anmeldung
|
||||||
| CC6.147.10 |
Download nach Anmeldung
|
||||||
| CC6.147.12 |
Download nach Anmeldung
|
||||||
| CC6.147.14 |
Download nach Anmeldung
|
||||||
| CC6.147.16 |
Download nach Anmeldung
|
||||||
| CC6.147.20 |
Download nach Anmeldung
|
||||||
| CC6.147.25 |
Download nach Anmeldung
|
